Visual Rotor es un programa creado para Arduino Mega 2560,junto a una pantalla táctil TFT de 4.3 pulgadas WQVGA de 480*272 y una pequeña tarjeta de memoria micro SD, o para Android ,que permite manejar casi cualquier rotor que existe en el mercado de forma fácil e intuitiva, añadiendo algunas funciones como por ejemplo puerto de comunicación Serie RS232/USB,LAN soportando el protocolo de Prosistel por lo que puede ser gobernado desde un PC, **función de voz para invidentes, cambio de rumbo desde la pantalla,Rampa de Arranque/Paro,etc.
Visual Rotor es totalmente actualizable por software y se ha desarrollado en 6 idiomas: Español, Ingles, Francés, Alemán, Italiano y Portugués.
Permite el uso de hasta cuatro rotores , pudiendo definir todos los parámetros según el modelo del rotor usado. Puede elegir entre Azimut y Elevación, si desea arranque y parada suave , si el rotor permite giro de mas de 360 grados, si el centro del rotor es el Norte o el Sur , etc.
Es fácil de instalar en el interior del mando de rotor y sencillo de calibrar, solo necesita indicarle el tope izquierdo y el tope derecho en Azimut o el tope inferior y el tope superior en Elevación y Visual Rotor calculará todos los datos necesarios para su correcto uso.
Dispone de varias presentaciones de datos y uso en pantalla.
Todo es configurable desde la pantalla, sin necesidad de un PC.
Ejemplos de la representación gráfica de Visual Rotor con Pantalla TFT:

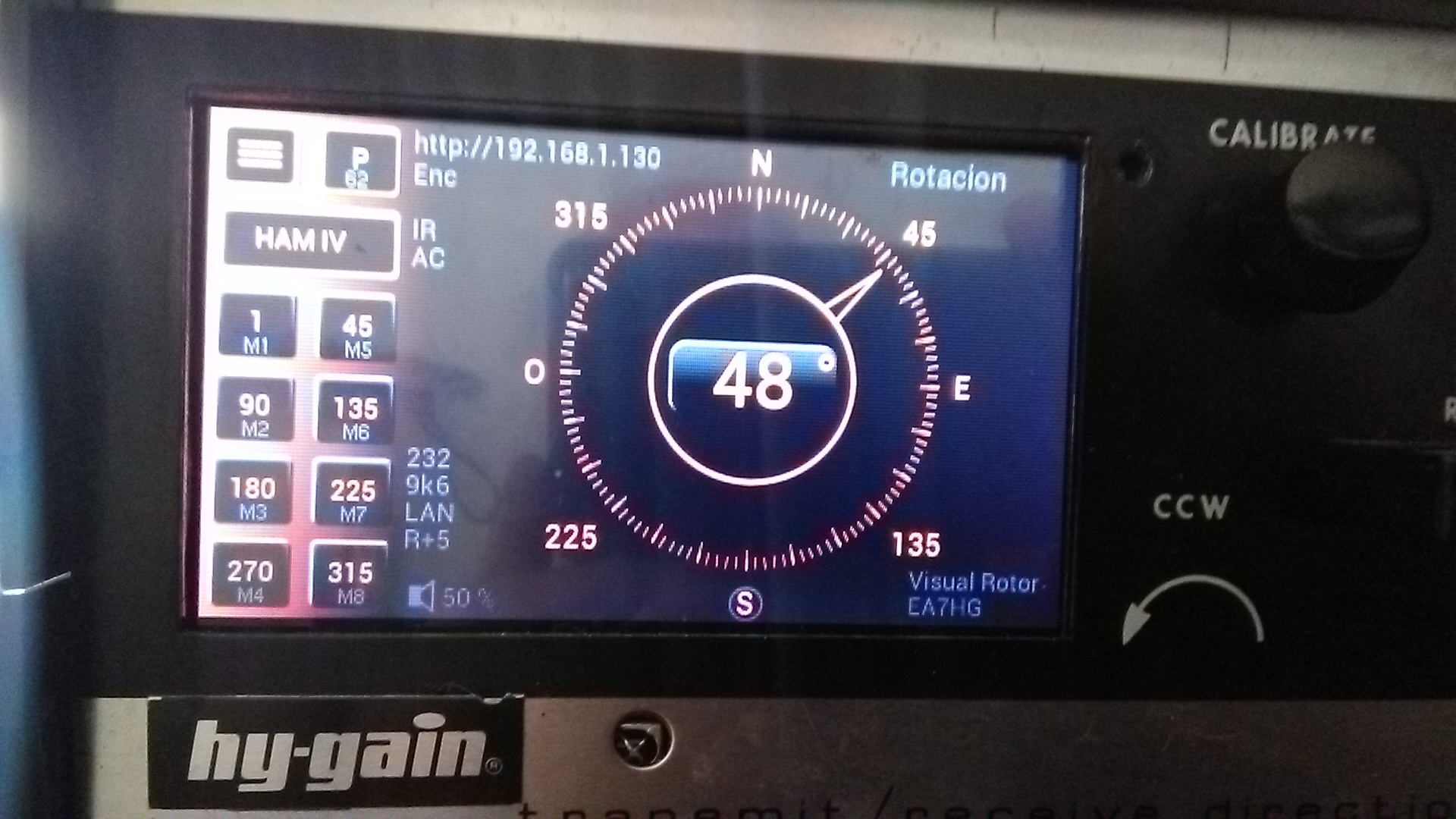

| En modo Esfera: | En modo Medidor: | |
|---|---|---|
 |
 |
|

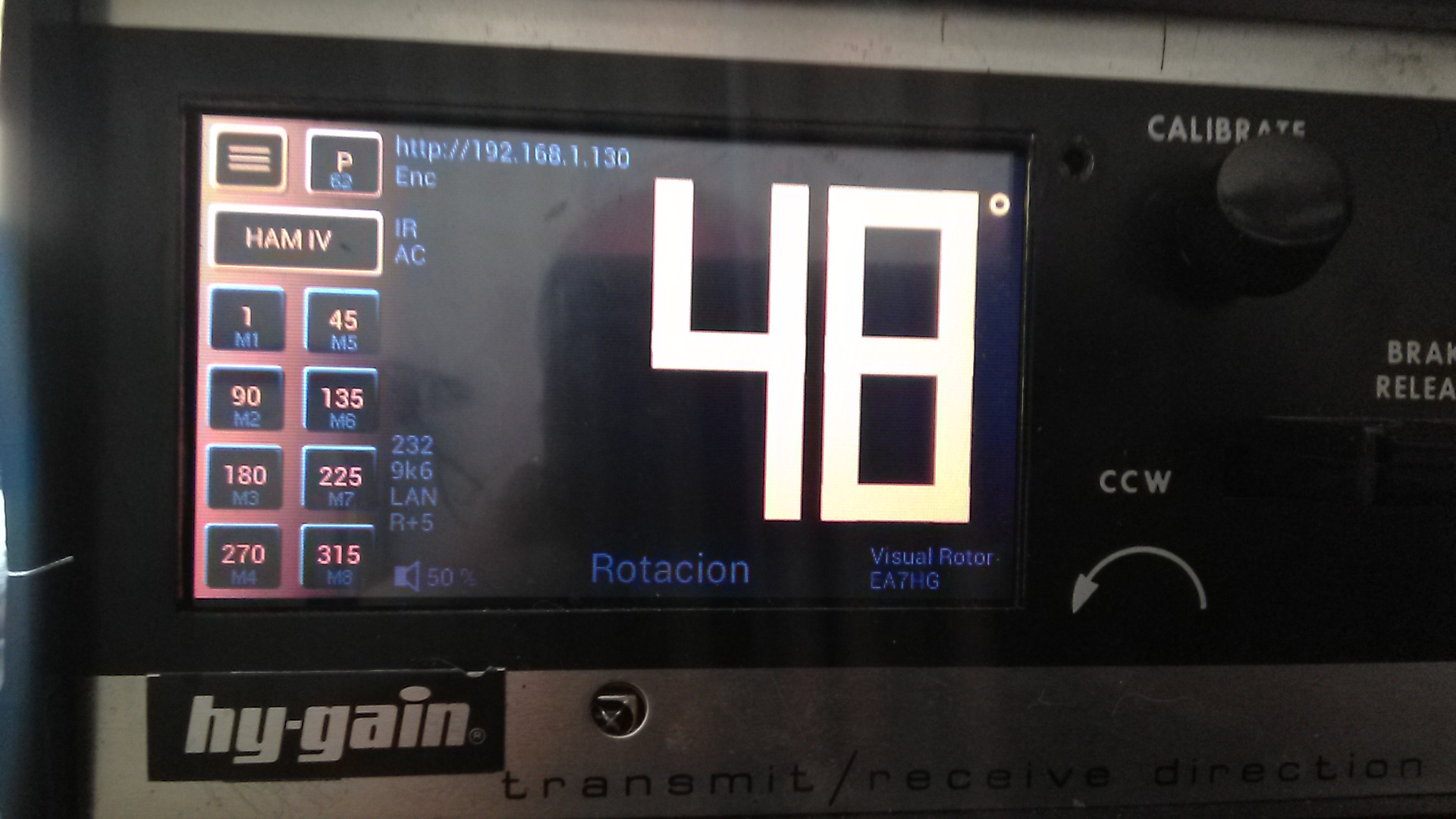

| En modo Númerico: | En modo Esfera 2: | |
 |
 |
|

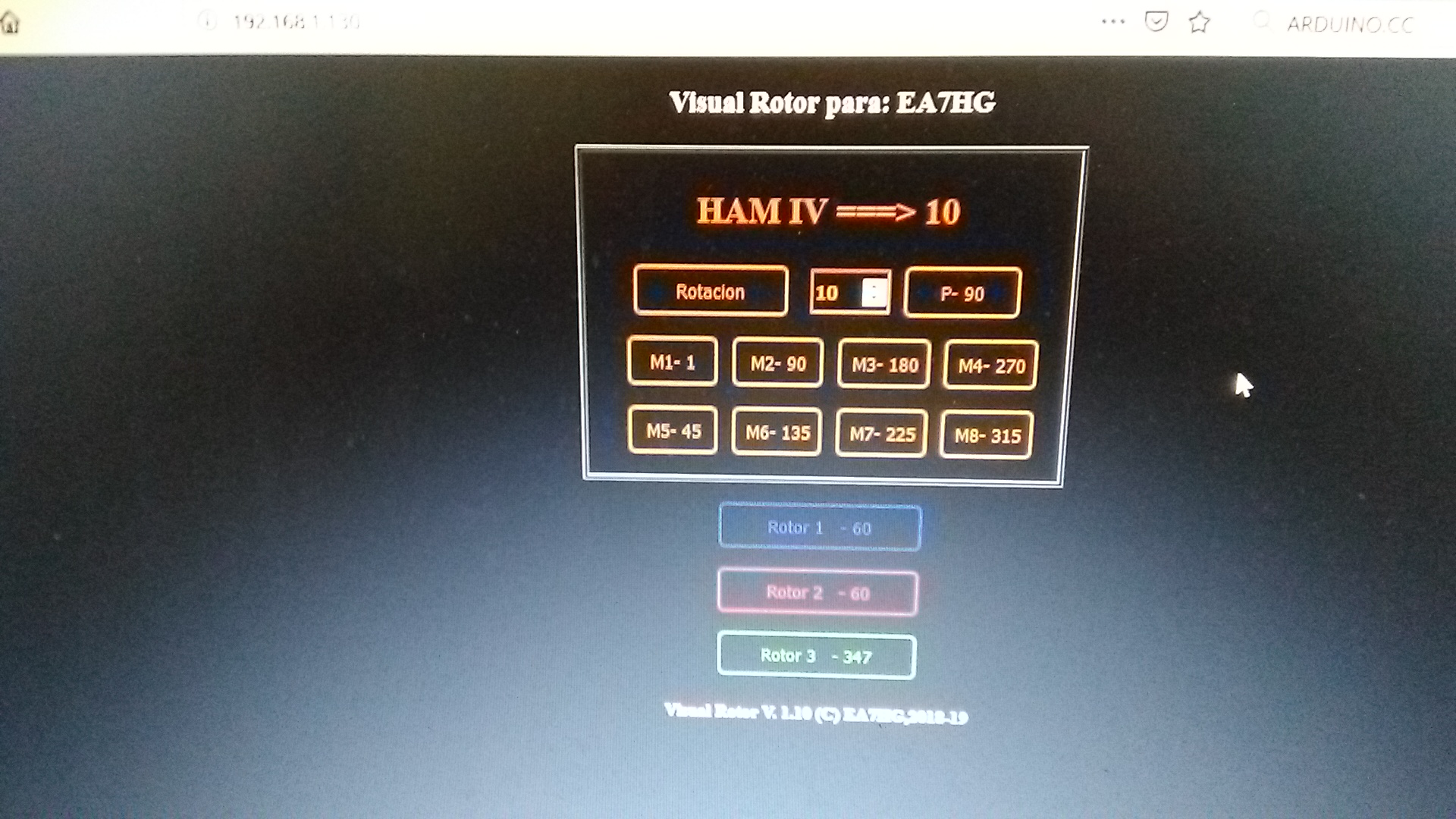

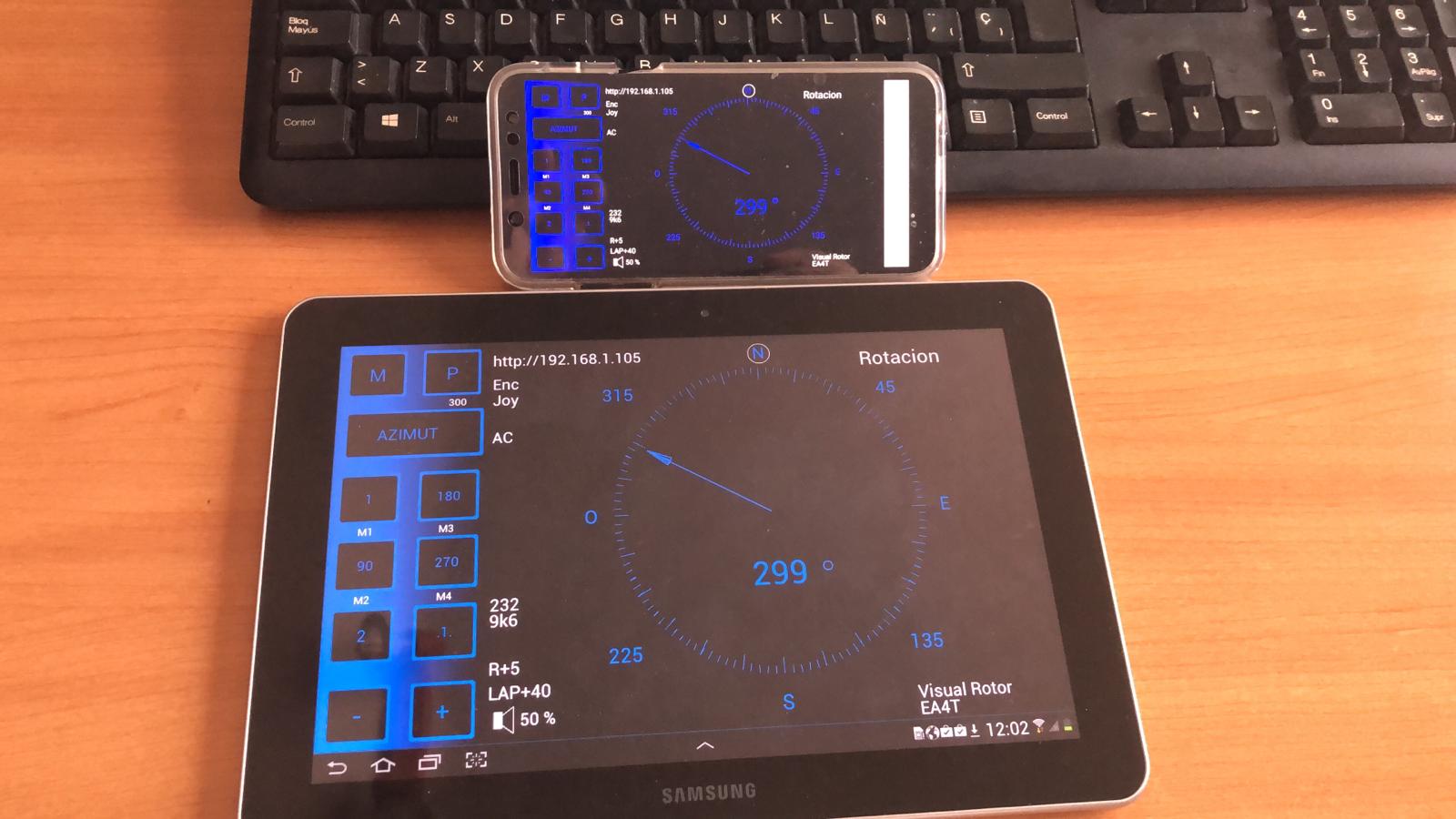

| Web Server: | Aplicación en Android: | |
 |
 |
|
Videos
| Video 1 | Video 5 | |
| Video 2 | Video 6 | |
| Video 3 | Video 7 | |
| Video 4 |
Aplicaciones y Manuales:
Visual Rotor: Para Holanda y Alemania contactar con PA3VOS. Fokko
